Fuzzing 101 -- 4

Fuzzing 101 – 4

本文是Fuzzing101系列第四篇,fuzz的对象为 LibTIFF 。

1. Basic Info

Target CVES to find Time estimated Main topics
LibTIFF CVE-2016-9297 3hous measure the code coverage data

CVE-2017-13028: Out-of-bounds Read vulneratibily.

2. Learning Target

  1. 什么是 Code Coverage,代码覆盖率
  2. 使用 LCOV 对代码覆盖率进行测量
  3. 如何通过代码覆盖率的优化提升Fuzzing性能

3. Fuzzing

1. Workflow

  1. 开启 ASan 功能,对 LibTiff 库进行fuzz
  2. 分析 crash ,找到对应漏洞的 PoC
  3. 测量该 PoC 的代码覆盖率情况
  4. 修复漏洞

2. Solution

1. Download and build target

首先创建待 fuzz 的 LibTiff 环境,进行编译待用:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
cd $HOME/Desktop/Fuzz/training
mkdir fuzzing_tiff && cd fuzzing_tiff/

# download and uncompress the target
wget https://download.osgeo.org/libtiff/tiff-4.0.4.tar.gz
tar -xzvf tiff-4.0.4.tar.gz

# make and install libtiff
cd tiff-4.0.4/
./configure --prefix="$HOME/Desktop/Fuzz/training/fuzzing_tiff/install/" --disable-shared
make
make install


# test the target program
$HOME/Desktop/Fuzz/training/fuzzing_tiff/install/bin/tiffinfo -D -j -c -r -s -w $HOME/Desktop/Fuzz/training/fuzzing_tiff/tiff-4.0.4/test/images/palette-1c-1b.tiff

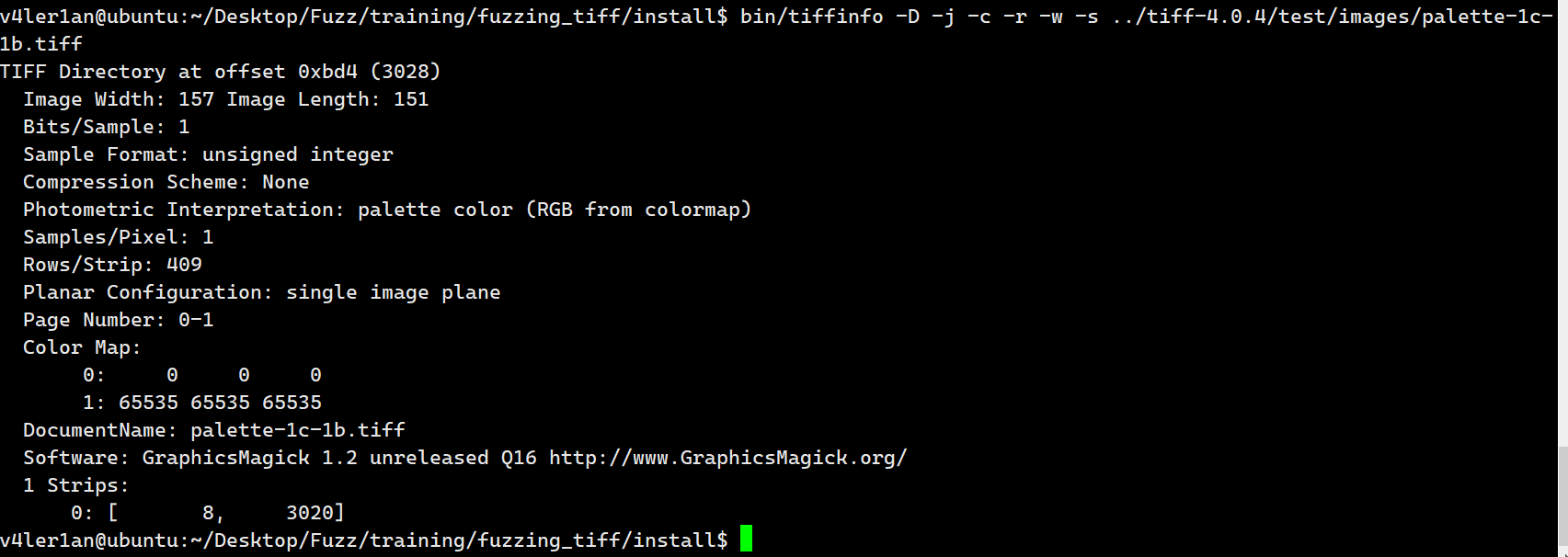

以上安装不报错的话,可以正常调用 LibTiff 库 :

https://cdn.jsdelivr.net/gh/AlexsanderShaw/BlogImages@main/img/vuln/shebei20210909173303.png

在上面的启动命令中,基本开启了软件的所有参数,这样有利于在进行fuzz时执行更多的代码路径,从而获得更高的代码覆盖率。

2. Seed corpus creation

直接使用 test/images 文件夹下的测试用例作为本次fuzz的语料。

3. Code Coverage

代码覆盖率是一种软件指标,表达了每行代码被触发的次数。通过使用代码覆盖率,我们可以了解 fuzzer 已经到达了代码的哪些部分,并可视化了 fuzzing 过程。

首先,需要安装 lcov

1
sudo apt install lcov

然后,我们使用 --coverage选项来重建libTIFF库:

1
2
3
4
5
6
7
rm -r $HOME/Desktop/Fuzz/training/fuzzing_tiff/install
cd $HOME/Desktop/Fuzz/training/fuzzing_tiff/tiff-4.0.4/
make clean

CFLAGS="--coverage" LDFLAGS="--coverage" ./configure --prefix="$HOME/Desktop/Fuzz/training/fuzzing_tiff/install/" --disable-shared
make
make install

然后使用下面的指令来进行代码覆盖率收集:

1
2
3
4
5
cd $HOME/Desktop/Fuzz/training/fuzzing_tiff/tiff-4.0.4/
lcov --zerocounters --directory ./   # 重置计数器
lcov --capture --initial --directory ./ --output-file app.info
$HOME/Desktop/Fuzz/training/fuzzing_tiff/install/bin/tiffinfo -D -j -c -r -s -w $HOME/Desktop/Fuzz/training/fuzzing_tiff/tiff-4.0.4/test/images/palette-1c-1b.tiff
lcov --no-checksum --directory ./ --capture --output-file app2.info # 返回“基线”覆盖数据文件,其中包含每个检测行的零覆盖

最后,生成HTML输出:

1
genhtml --highlight --legend -output-directory ./html-coverage/ ./app2.info

一切顺利的话,会生成以下文件:

/Users/yaoyao/Library/Application%20Support/typora-user-images/image-20210909173323318.png

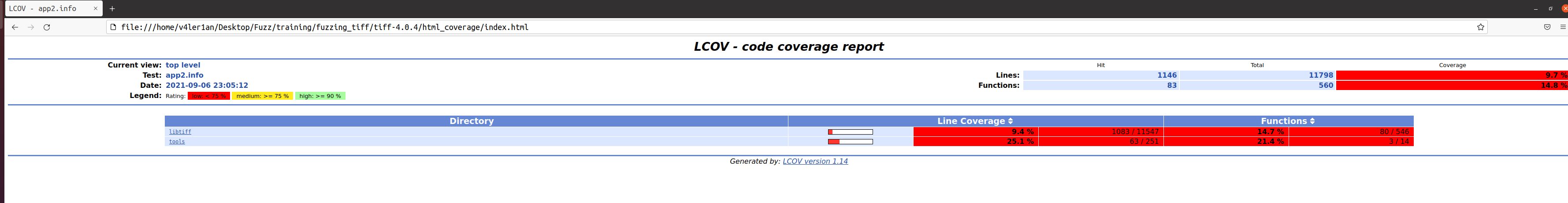

打开生成的 index.html 会看到如下结果:

https://cdn.jsdelivr.net/gh/AlexsanderShaw/BlogImages@main/img/vuln/shebei20210909173345.png

4. Fuzzing

重新编译:

1
2
3
4
5
6
7
8
9
rm -r $HOME/Desktop/Fuzz/training/fuzzing_tiff/install
cd $HOME/Desktop/Fuzz/training/fuzzing_tiff/tiff-4.0.4/
make clean

export LLVM_CONFIG="llvm-config-12"
CC=afl-clang-lto ./configure --prefix="$HOME/Desktop/Fuzz/training/fuzzing_tiff/install/" --disable-shared
# 开启AFL_USE_ASAN
AFL_USE_ASAN=1 make -j4
AFL_USE_ASAN=1 make install

执行 afl-fuzz :

1
afl-fuzz -m none -i $HOME/Desktop/Fuzz/training/fuzzing_tiff/tiff-4.0.4/test/images/ -o $HOME/Desktop/Fuzz/training/fuzzing_tiff/out/ -s 123 -- $HOME/Desktop/Fuzz/training/fuzzing_tiff/install/bin/tiffinfo -D -j -c -r -s -w @@

3. Crashes

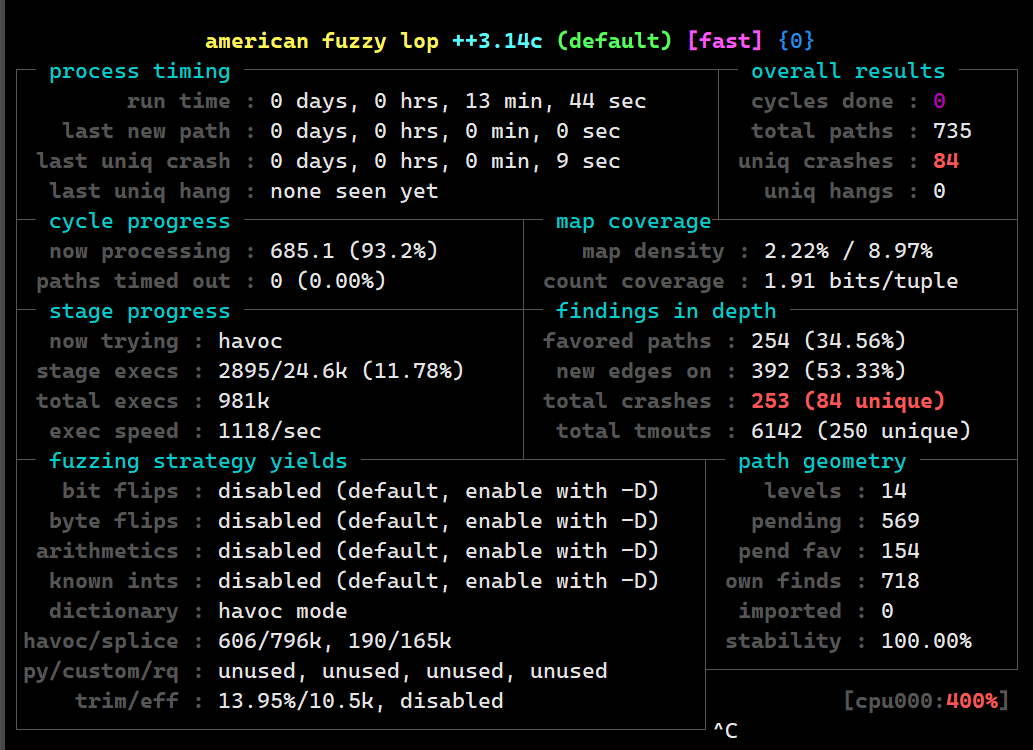

最终跑得的结果如下:

https://cdn.jsdelivr.net/gh/AlexsanderShaw/BlogImages@main/img/vuln/shebei20210909173359.png

4. Triage

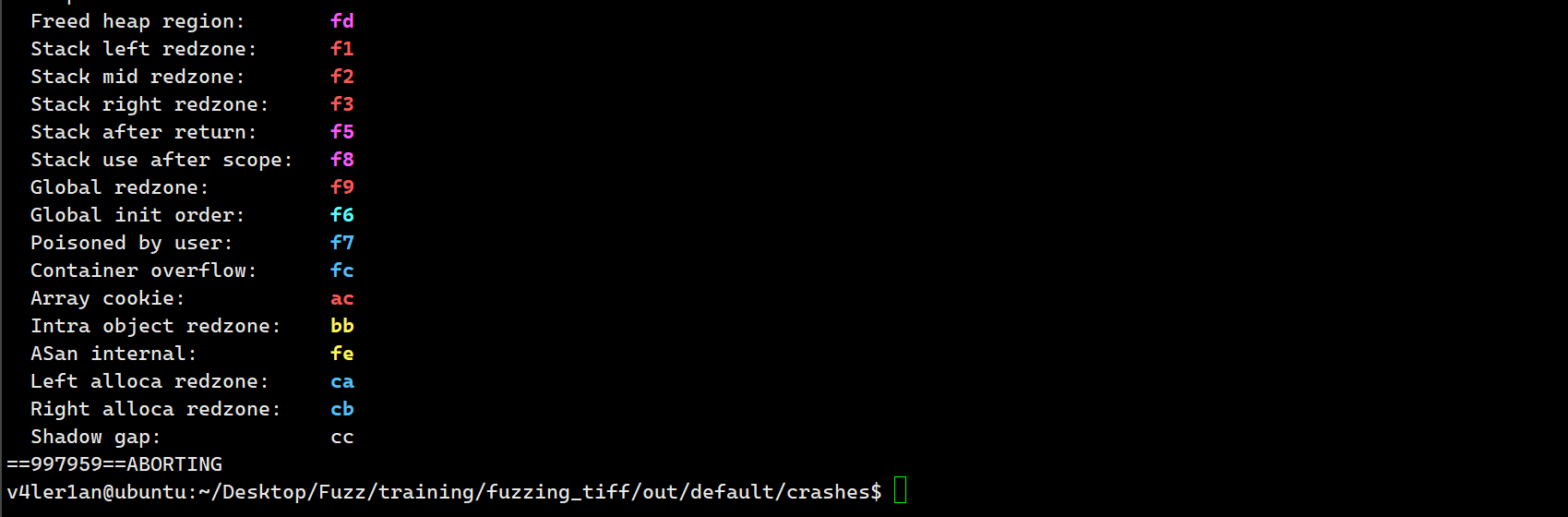

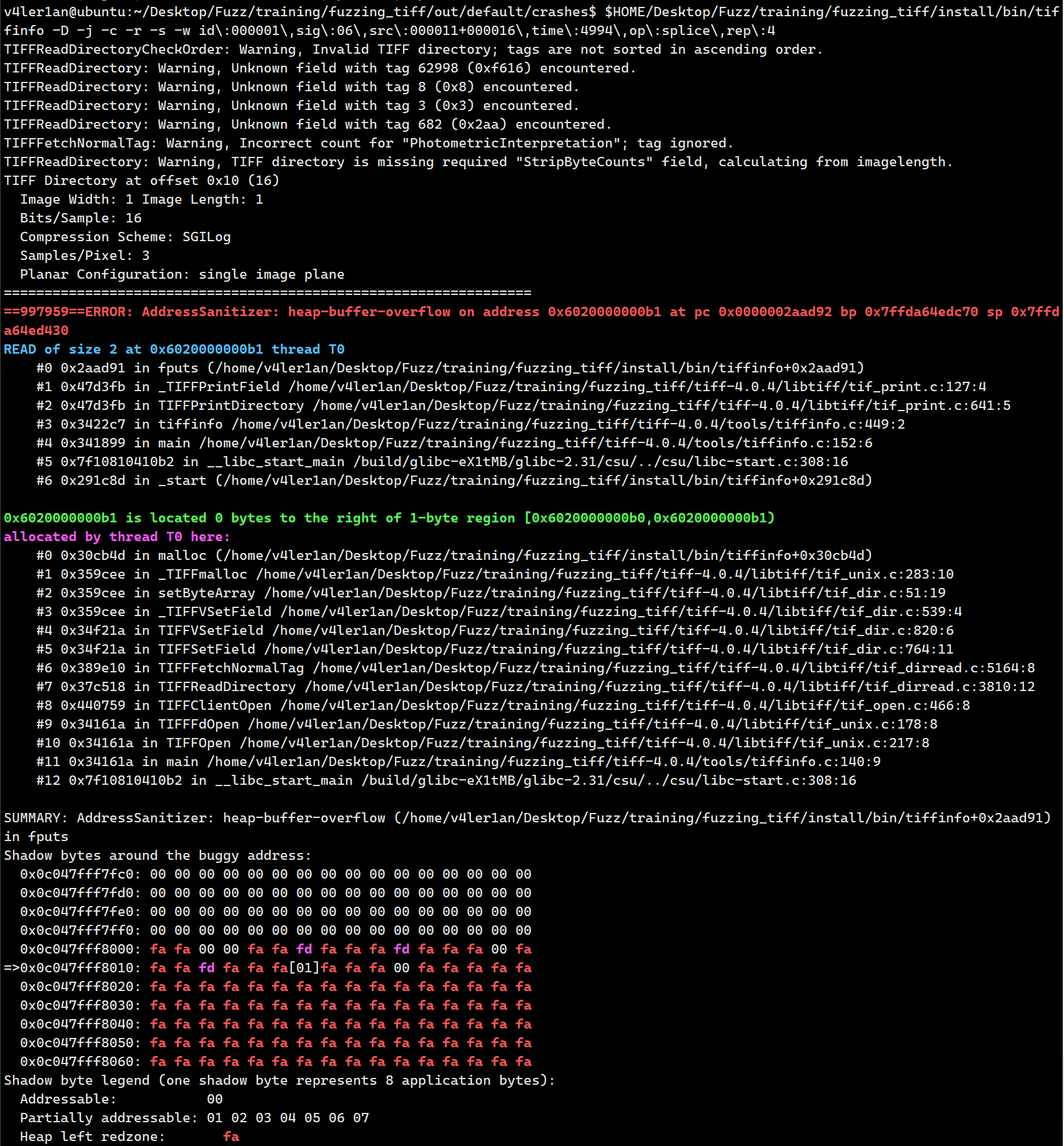

ASan追踪结果如下:

https://cdn.jsdelivr.net/gh/AlexsanderShaw/BlogImages@main/img/vuln/shebei20210909173412.png

https://cdn.jsdelivr.net/gh/AlexsanderShaw/BlogImages@main/img/vuln/shebei20210909173424.png

5. Fix

官方的修复地址:

后续将对该漏洞进行深入分析和补丁分析,待完善。
